Этот обзор марки, с названием, самым приятным нашему уху и имеющим довольно большой ассортимент проигрывателей винила.

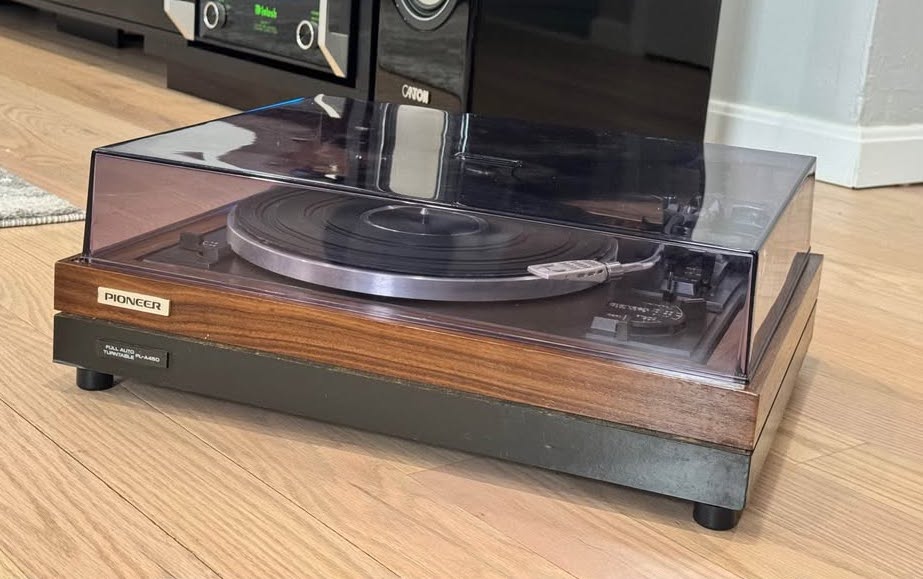

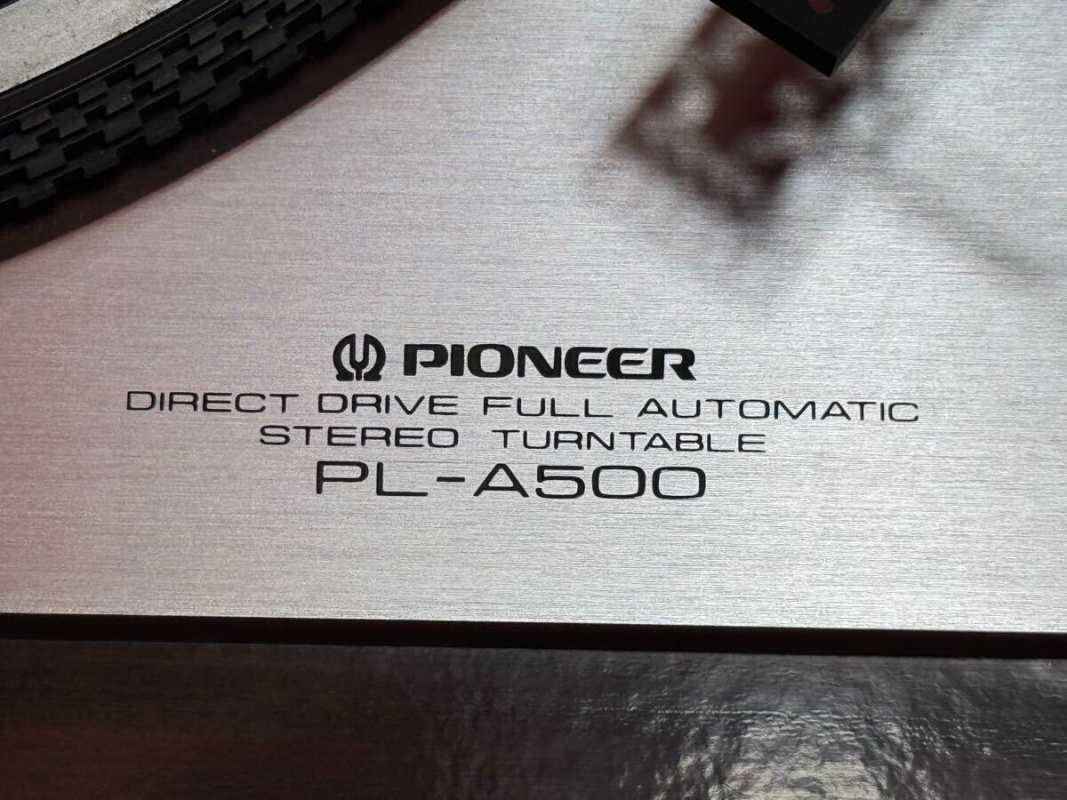

Pioneer PL-A500

Что бы там не говорили тру-аудиофилы, но имея у себя в коллекции проигрыватели с феншуйным ручным управлением, я обожаю механические автоматы из 70-х и не считаю зазорным покататься в несложных механизмах, которые пугают несведущих. Как правило, ничего сложного там нет.



Как и у многих пионеров, корпус обтянут виниловой пленкой, что не мешает отдать хорошему мастеру под шпонирование, подходящее под ваш интерьер. Первый в обзоре, как раз полный автомат. Полный автомат - все как все любят, хотя с пассиковыми приводами зачастую вопросов возникает меньше.
Размеры пионерские: 480x 170x 390 мм
Сигнал/шум 60dB
10кг

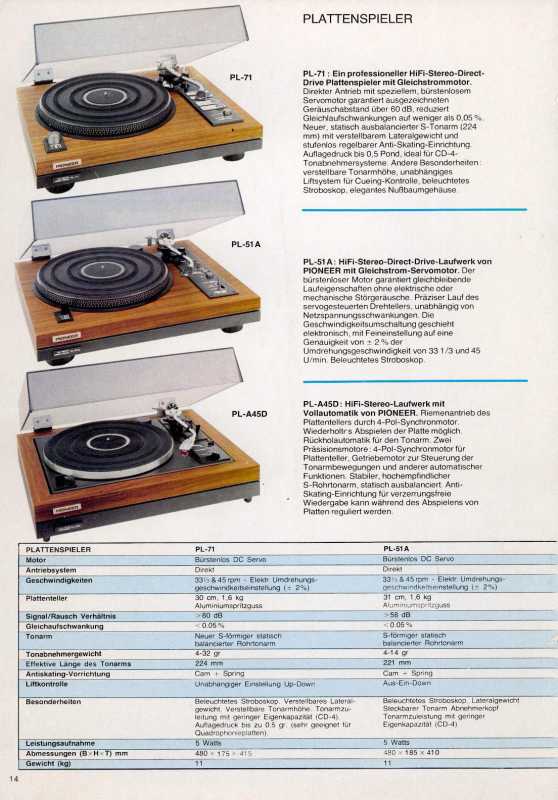

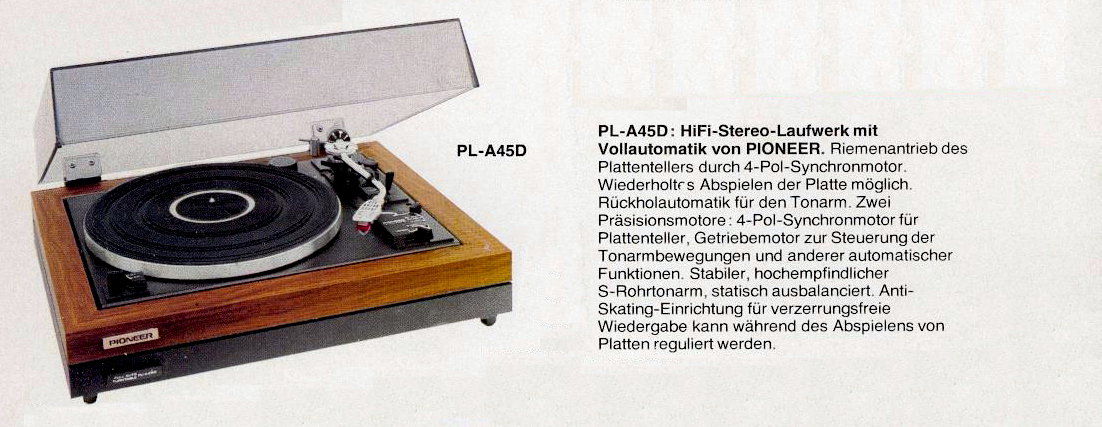

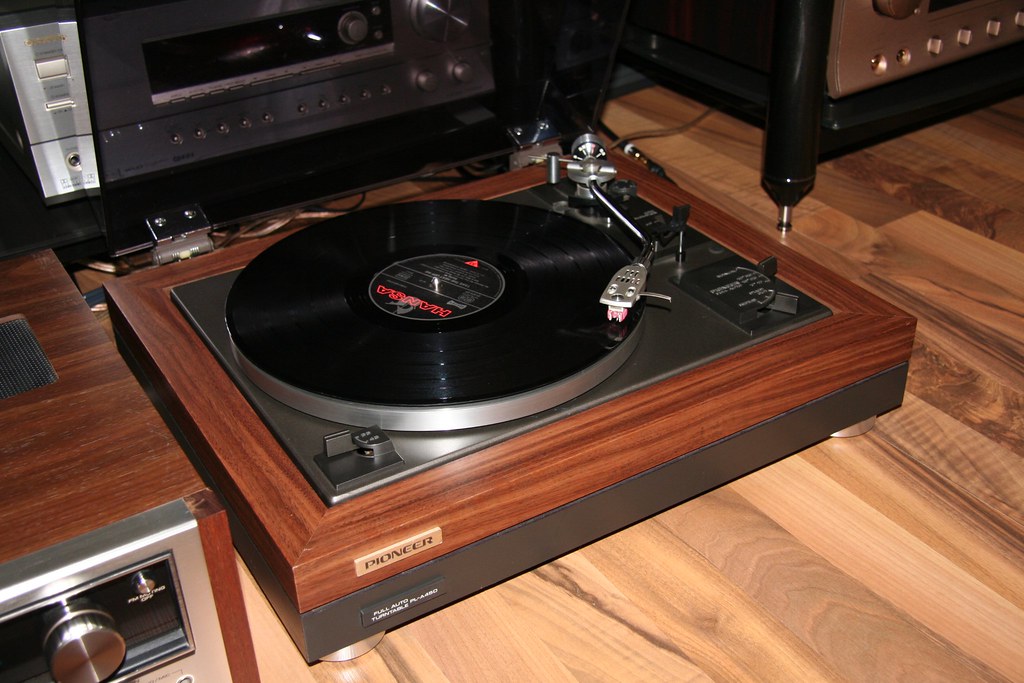

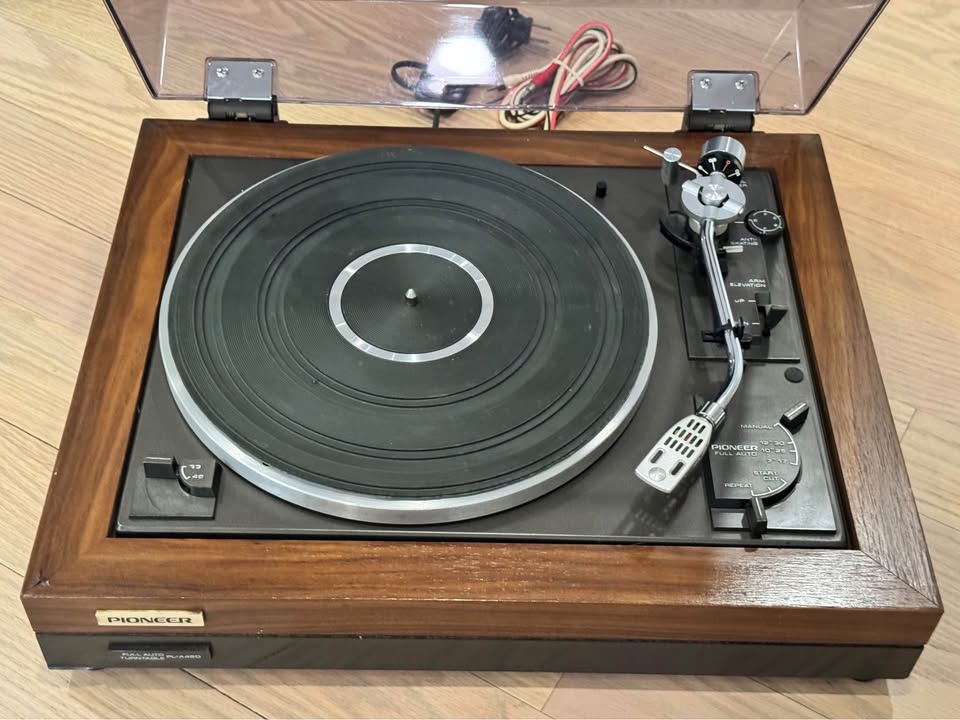

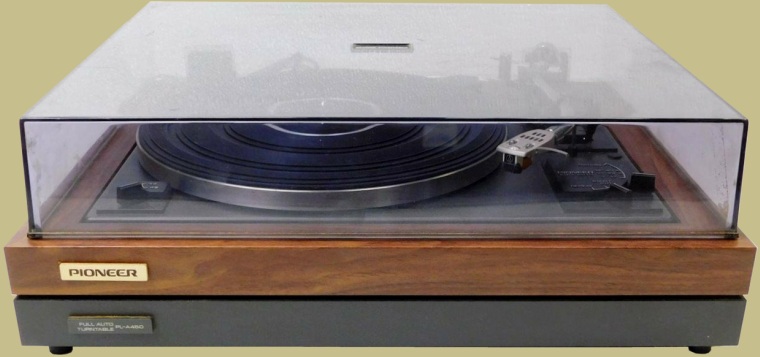

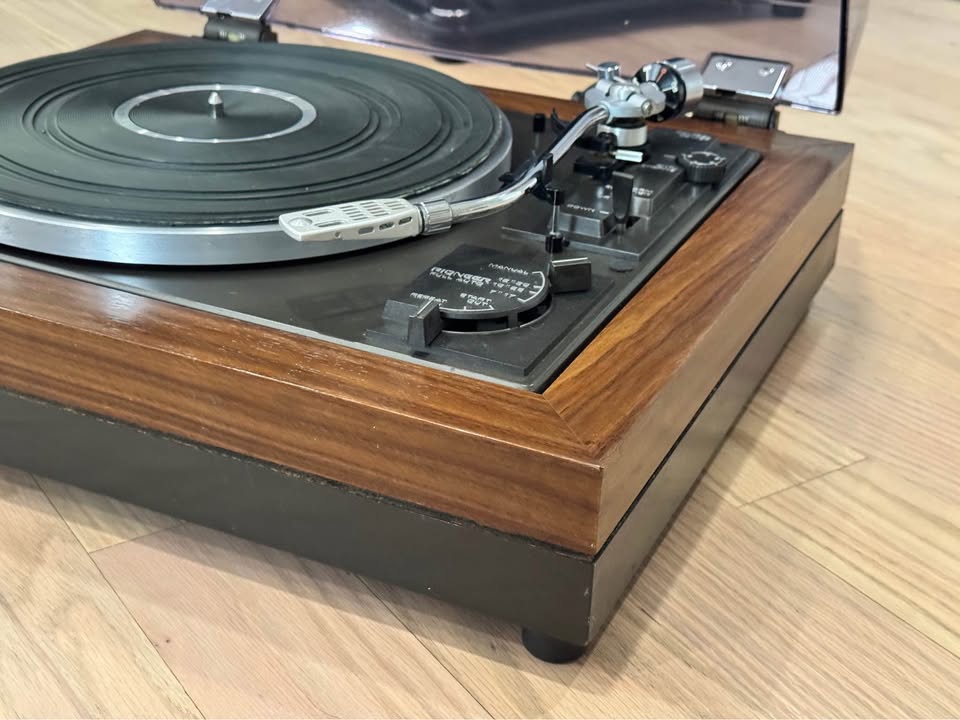

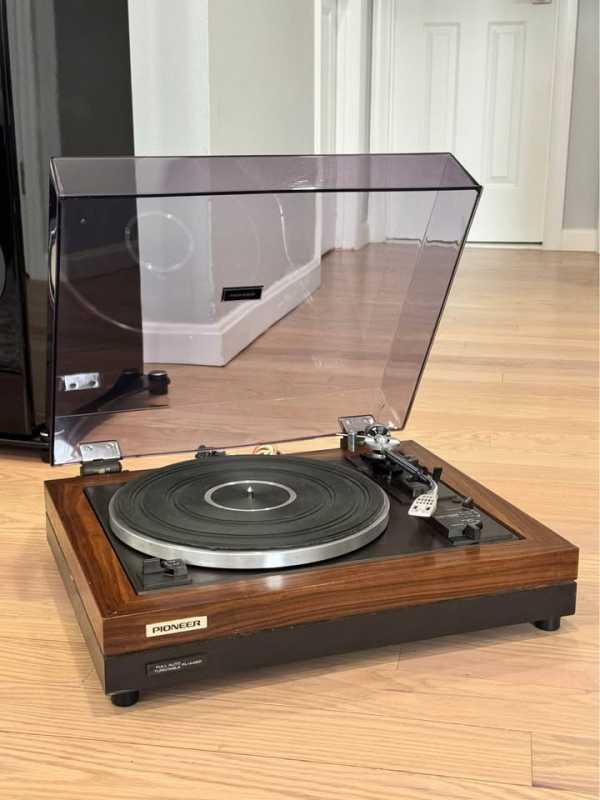

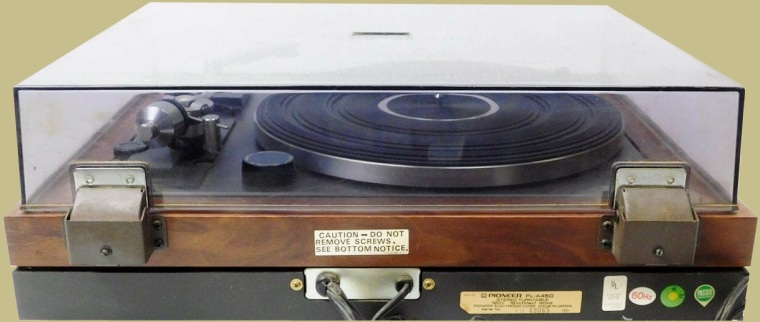

PIONEER PL A-45D



Перед вами мой самый первый фирменный проигрыватель Pioneer, купленный в далеком 1986 году. В те годы я учился в военном училище и по приказу МО СССР №010 нам запрещалось иметь магнитофоны, а музыку слушать хотелось. Я был курсантом на тот момент 5-го курса
и в моем кубрике на 4 человека стоял не только телевизор но и проигрыватель Pioneer PL-A45D, на котором я крутил фирменные пластики группы Twisted Sister.
Потом проигрыватель приехал в Минск и по аказии в нем порвался резиновый приводной пассик.
На тот момент я был полным лохом в ремонте техники, склеил пассик резиновым клеем 88 и снес в комиссионку. А себе купил дифицитную в те времена, Ария-102.
Об этой двойной глупости, сделанной в начале 90-х я очень жалею до сих пор. Всего лишь следовало поменять злосчастный копеечный резиновый пассик.

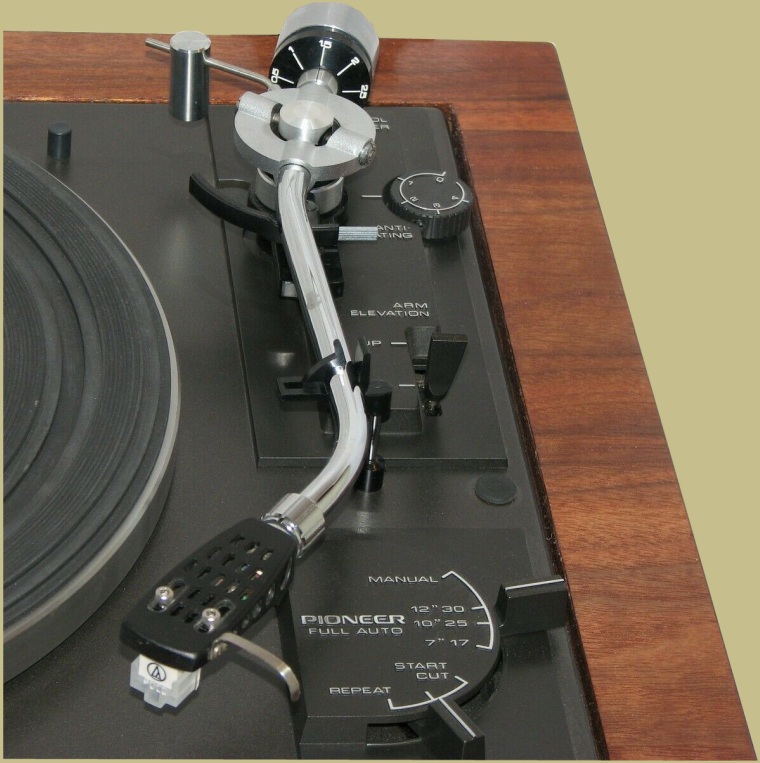

Проигрыватель - полный автомат с выбором размеров пластинок работал со скрипом механизма, но свои обязанности исполнял как часы. Вертушка с полностью механическим механизмом. Корпус деревянный, обтянутый серым и висом под дерево. Хромированный S-образный тонарм. 4 полярный сервомотор. Когда-то мне этот проигрыватель показался чрезвычайно тяжелым, весит он 11 кг.
Частотные характеристики 10-23000Hz
Сигнал/шум - 47dB

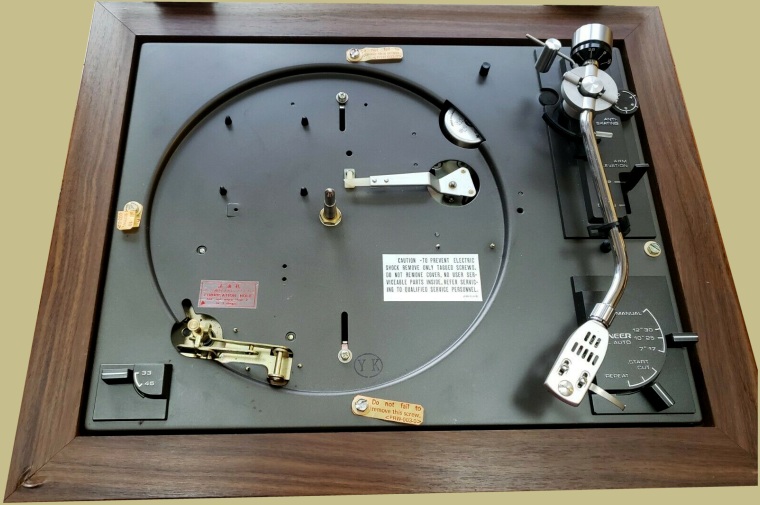

Металлическое шасси проигрывателя легко достается из деревянного корпуса и фиксируется не жестко на пружинах. Сейчас-то я понимаю, что по глупости потерял очень интересный и удобный экземпляр 1974 год выпуска.

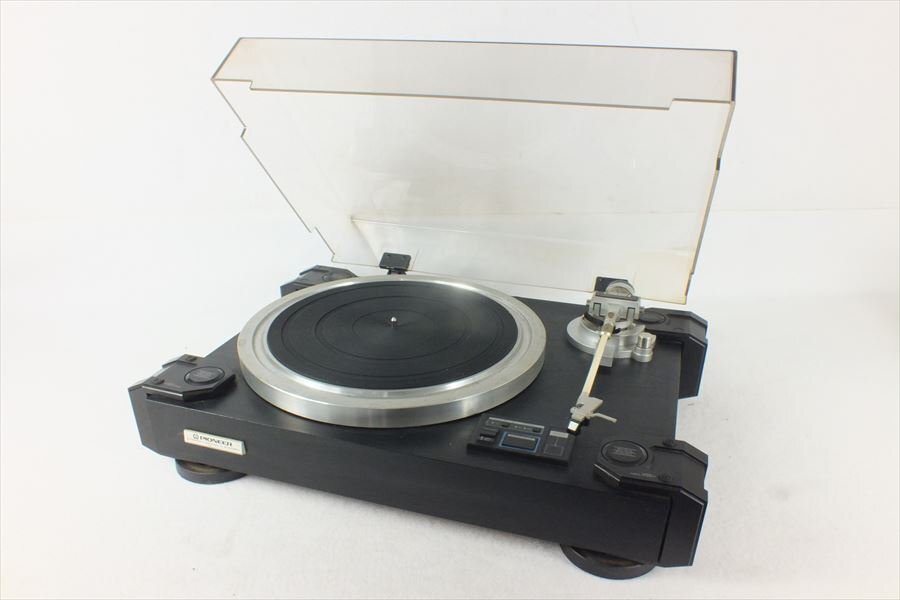

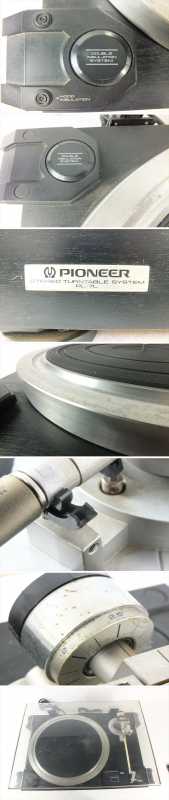

Pioneer PL-7L

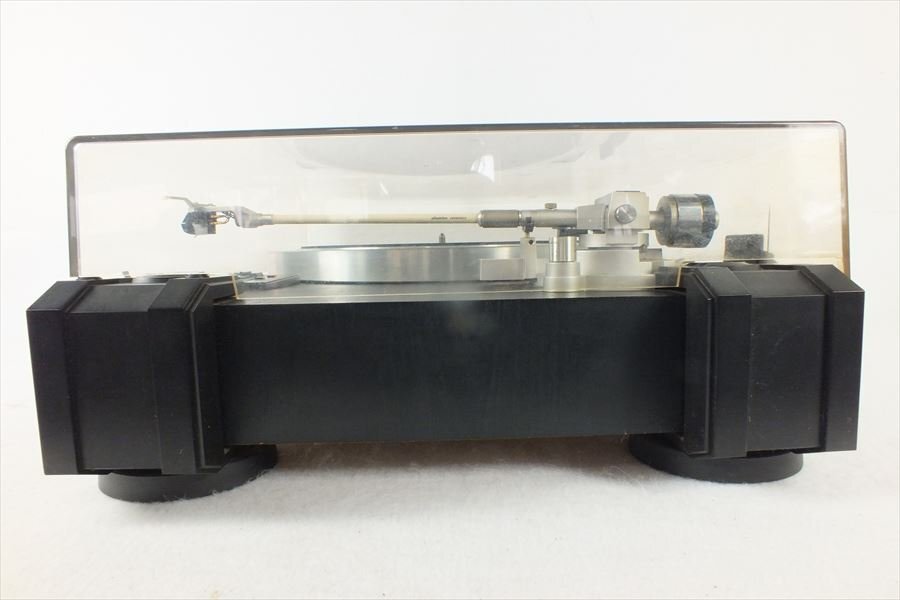

Cчитается топом из вертушек в этом классе. Интересная вертушка с прямым тонармом (Dynamic Resonance Absorber). Трубка сделана из алюмооксидной керамики. Ее отличительные характеристики – маленькая масса и максимальная жесткость, выделяющаяся интересными изолированными ногами опор. Именно так у этого проигрывателя реализована антирезонирующая система. Весь секрет в ногах!
Поворотный стол большого диаметра изготовлен из сплава алюминия. Кварцевый стабилизатор и двигатель прямого привода DD.
Размеры проигрывателя – 596х215х434мм.
Скорости: 33 1/3 и 45 об/мин
Вес: 17 кг

Pioneer PL-L1



В 1980 виниловый проигрыватель Pioneer PL-L1 стоил 200000 йен.
Тангенциальный проигрыватель грампластинок Pioneer PL-L1, разработанный компанией Pioneer до сих пор является эталон линейного проигрывателя на винтажном рынке hi-fi.
Горизонтальное перемещение тонарма осуществляется точно и плавно.

Поскольку эффективная длина тонарма небольшая, то инерционная масса тоже соответственно мала при этом существенно повышается точность отслеживания.

Отклонение тонарма составляет менее 0,2 ° за одну минуту. Управление самим тонармом легкое, а выбор необходимой для воспроизведения звуковой дорожки осуществляется незамедлительно.

Управление положением тонарма во время проигрывания осуществляется по логической схеме и является полностью безопасным, не позволяя во время воспроизведения получить повреждение иглы или записи случайно.

Трубка тонарма изготовлена с высокой точностью из алюминиевого сплава, так как он не подвержен качанию, как все тонармы поворотной конструкции, а собственные внутренние искажения минимальны, то и все внутренние вредные вибрации трубки существенно уменьшены.

Проигрыватель виниловых пластинок Pioneer PL-L1 имеет бесщеточный серводвигатель постоянного тока с высоким крутящим моментом, который обеспечивает стабильную скоростью вращения опорного диска.

Корпус проигрывателя Pioneer PL-L1 изготовлен из листового ДСП высокой плотности.
Применение крупногабаритных высокоэффективных изоляторов обеспечивает проигрывателю успешное противостояние внутренним и внешним резонансам.
Можно плавно изменять высоту тонарма.

Остановка опорного диска проигрывателя осуществляется автоматически после окончания записи.
Все внутренние соединения, выполнены из высококачественной бескислородной меди, обладающей высокой проводимостью.
Кроме того, выходной разъем, и контакты позолочены.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Двигатель: Кварцевый DD серводвигатель PLL DC
Система привода: Кварцевый PLL с DD прямым приводом
Несущая конструкция: Роторная схема SH
Диаметр: 32 см
Скорость вращения: 33,33 или 45 об/мин
Неравномерность вращения: 0,01% или меньше (метод прямого считывания)
Неравномерность вращения: 0,018% или меньше (Японский промышленный стандарт)
Соотношение сигнал/шум: 78 дБ или более (DIN- и 65 дБ или более (Японский промышленный стандарт)
Изменение нагрузки: 0%
Крутящий момент: 2 кг/см
Отклонение частоты вращения: 0,002% или меньше
Временной дрейф в час: 0,00008%
Температурный дрейф в град C°: 0,00003%
Тормозной механизм: Электронная стабилизация
Тонарм: Динамически сбалансированный, линейного слежения
Система привода: Линейный двигатель с прямым приводом
Эффективная длина: 210 мм
Соответствие картриджам: С собственным весом 4-24 грамм
Диапазон регулировок по высоте: ± 3 мм
Электропитание: 220-240 вольт, 50/60 Гц
Потребляемая мощность: 18 Вт
Ширина: 530х210х502мм
Вес: 26 кг

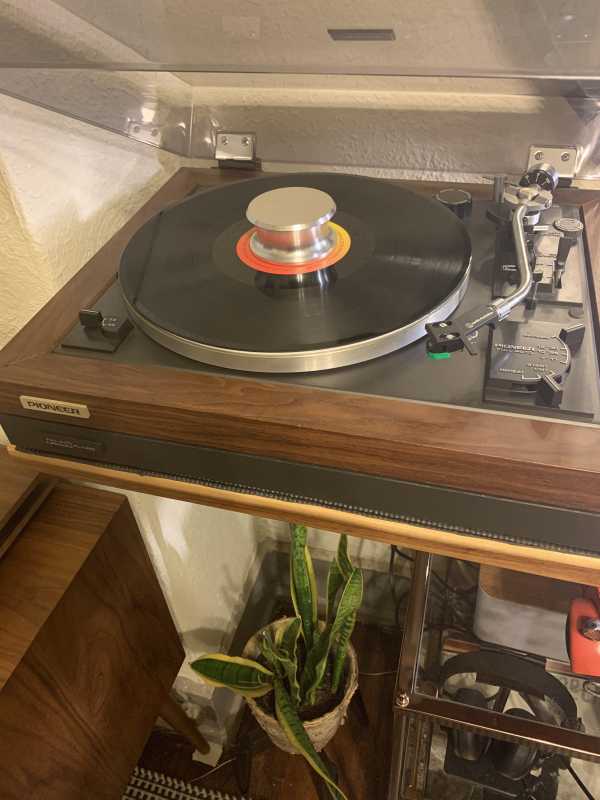

PIONEER PL-1050



Пассиковый проигрыватель фирмы. Выпускался в нескольких вариантах исполнения корпуса. 1050W - корпус под красное дерево и два других - серый и черный. Проигрыватель имеет автовозврат, и можно смело назвать его полуавтоматом.
Вертушка начального уровня, но настолько хороша, что с приобретением лучшего можно и не париться. Очень самодостаточный аппарат.

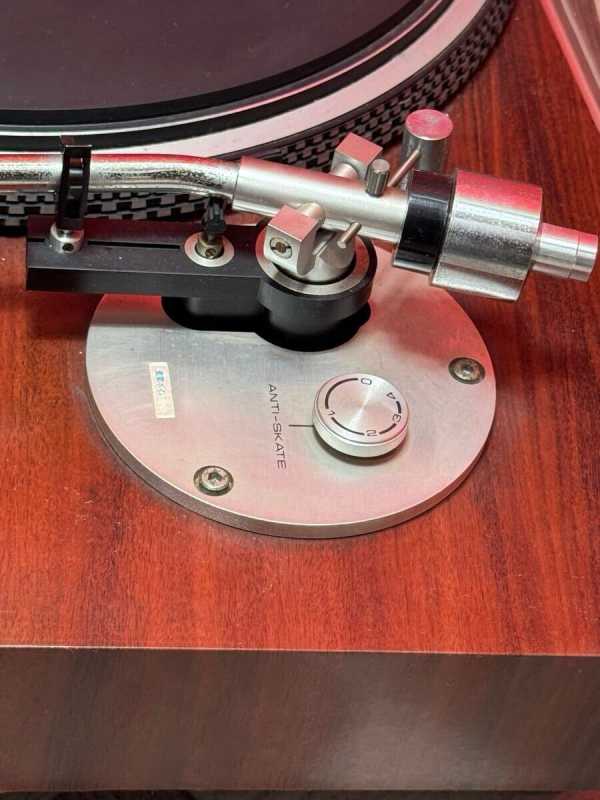

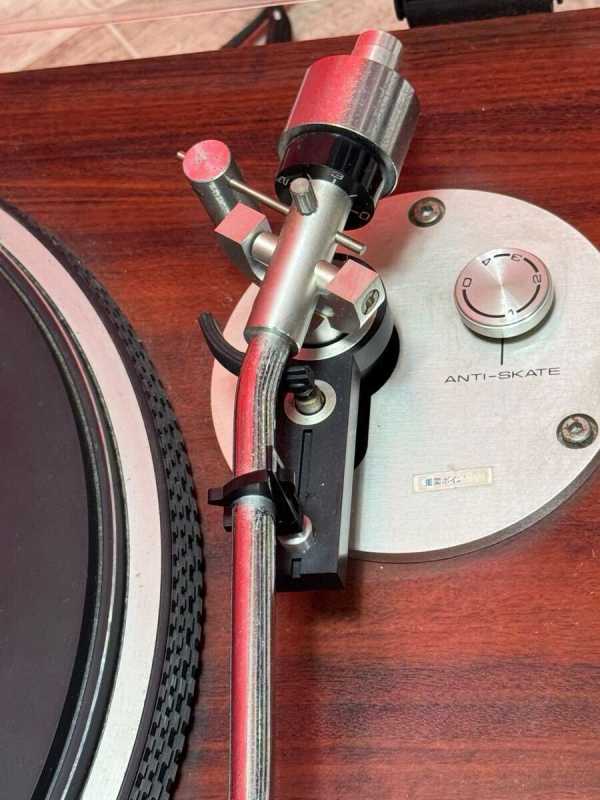

Корпус выполнен из специального мелкодисперсного ДСП клёна, спрессованного под высоким давлением с использованием для связки клея для музыкальных инструментов AYAMA. Очень качественный S-образный тонарм с завораживающим баллансирным противовесом антискейтинга на леске. Управление и настройка просты и интуитивны. Этот проигрыватель легко настраиваемый и тот самый случай, когда простота граничит с гениальностью.
В качестве приводного двигателя используется сервомотор FG с большим крутящим моментом, управляемый электронной схемой для обеспечения стабильного вращения.

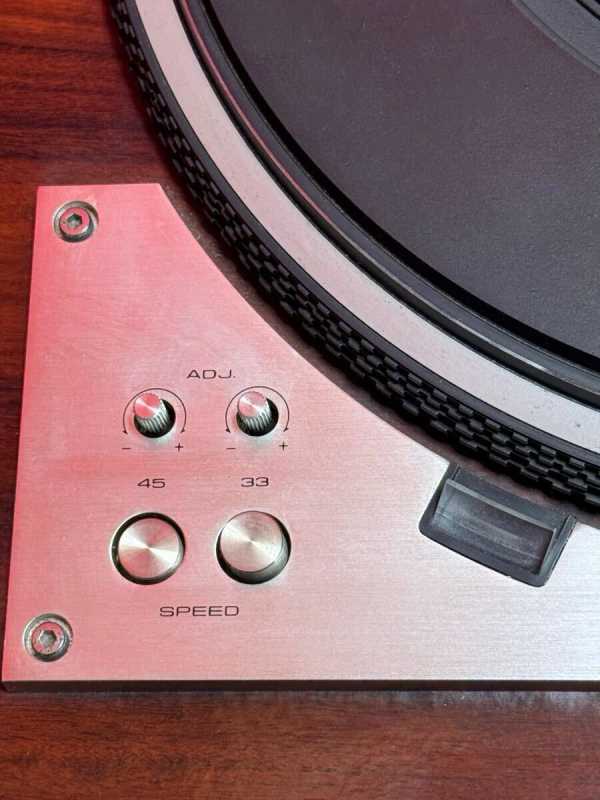

Что мне понравилось в этом проигрывателе, внутри деревянного корпуса из толстого ДСП хорошо доступен и механизм нехитрого автомата и плата блока питания с предохранителем и плата управления оборотами электромотора. Доступ к внутренке тут осуществляется сверху - съемный металлический лючок на 6 болтах расположен прямо под вращающимся диском. Для дублирующей точной настройки скорости вращения двигателя удобно его вообще снять, но в то же время он носит в проигрывателе предназначений экрана. Дублирующая плата настройки скоростей вращения удобнее чем у моих любимых аурексов
В проигрывателе две скорости вращения - 33 и 45.
У вертушки большие кондовые антивибрационные резиновые ножки. На вращающемся диске всего два ряда металлических меток вместо четырех - на 50 и 60Hz. В наших краях настройка вращения производится по ближайшим рискам к центру диска. Диск достаточно легкий. Граммов 800. Кому-то и хватит. Литьё отличное. Пассик я бы рекомендовал сюда размером 260-272мм.
Механизм самовозврата не очень высоко поднимает тонарм над пластинкой. Я бы не рекомендовал слушать толстые 180г пластинки, или подобрать слипмат тогда потоньше. Сам я не нашел где быстро регулируется высота тонарма у этого проигрывателя.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Двигатель: FG servo DC motor
Диск: 32 cм Aluminum Die Cast
Uneven rotation 0.045% or less (WRMS)
Сигнал/шум 68 dB or more (DIN-
Коэффициент детонации 55 dB or More (JIS)
Скорость проигрывателя - 33/45 об/мин
Cartridge MM Type
Игла PN-110
Автовозврат
Антискейтинг.
Микролифт
Размеры 440x 140x 365 мм
Вес: 7.5кг

Pioneer XL1550



Полностью автоматический винил-плеер, который имеет Quartz PLL для сервопривода.
Производитель Япония. Выпуск 1976 год.

Стабильность работы поворотного стола обеспечивает кварцевая система PLL.
Привод проигрывателя работает в прямом и обратном направлениях. Это дает более высокую скорость двигателя и быстрое реагирование для торможения.
Особого внимания достойна конструкция стробоскопа:
независимость от частоты сети;
даже при переключении скорости есть возможность регулировки;
контроль работы — на внешней окружности поворотного стола выведен индикатор для считывания сигнала.
Генератор CR встроен в схему сервопривода. Есть возможность точной настройки. Регулировка фазы работает даже при выключенном кварце.
Диск приводит в движение бесщеточный двигатель постоянного тока с серводвигателем с высоким крутящим моментом. Пусковой крутящий момент этого двигателя составляет 1 кг-см.
Диаметр диска — 32,4 см, инерционная масса — 340 кг на кв. см. Отлит под давлением, вращается с постоянной скоростью в пределах 2/3 оборотов. Лист на поворотном столе из бутилкаучука. В механизме переключения использованы элементы Холла. Такое конструкционное решение обеспечивает долговечность и высокое отношение сигнал-шум.
уменьшена полезная масса;
для достижения высокой чувствительности и уменьшения трения используются высокоточные радиально-упорные подшипники.
В качестве основания для прикрепления тонарма вмонтирована алюминиевая панель, внутренняя поверхность корпуса усилена стальной пластиной. Даже при сверхнагрузках искажения звука исключены.
Для корпуса головки использован алюминий нерезонансного типа. Картридж — PC-330 / II, типа ММ. В него вмонтирована легкая (0,45 мг) титановая трубка с небольшим прогибом, которая прошла специальную термообработку. Это обеспечивает низкий механический импеданс и улучшает отслеживаемость.
Корпус изготовлен из ДСП. Он оснащен механизмом регулировки высоты рычага. Диапазон регулировки по высоте — ± 5 мм от исходного положения.

ТЕХНИЧЕСКИЕ ХАРАКЕРИСТИКИ:

DD двигатель Quartz PLL c датчиком Холла
Диск: 32.4 cm дикость аллоя
Скорострельному вращения: 33 1/3, 45 rpm
Отклонения настройки скорости: 0.025% or less (WRMS)
Сигнал/шум 62dB(JIS)
Коэффициент детонации: 70dB(DIN-
Девиация вращения при включенном QL 0.003%
Cвес иглы на Белле от его основания: 15.5mm
Катридж MM (PC-330/II)
Нагрузка на стилус: 1.0g ~ 1.8g (1.5g среднее значение)
Частотные характеристики: 10 Hz to 28 kHz ± 3 dB
Сменный стилус: PN-330/II
Энергопотребление: 5W
Размер: 490x 185x 390 мм
Вес: 12кг
