Олег, поздравляю!
Я-б сделал два раздельных моноблока, каждый со своим питанием в одном общем корпусе и с одним сетевым разъемом ессно .
Что касается РГ громкости - лучше раздельные и желательно на безразрывных галетниках для каждого канала. Типа для предустановки желаемой громкости прослушивания в определенный момент. Основную менять на преде или на источниках сигнала.
Добавил-бы еще галетник для коммутации входных сигналов.
Ну и... платки выкинул-бы, собрав все это хозяйство навесным монтажом на новом, общем шасси, расставив элементы красиво и по-науке.
Индикаторы уровней еще поставить можно. Мне нравятся на ИН-33, но это кому как... кому стрелки, кому "зеленый глаз" больше нравятся .

всё верно это лучшее решение 2 моно в 1 корпус уже кажется нас трое пришло к этому решению

etlik пишет: Здорово индикаторы смотрятся! Как-то в глубинке и интригующе...

спасибо, да с ними тоже провозился не мало. и мыслей разных было куча.

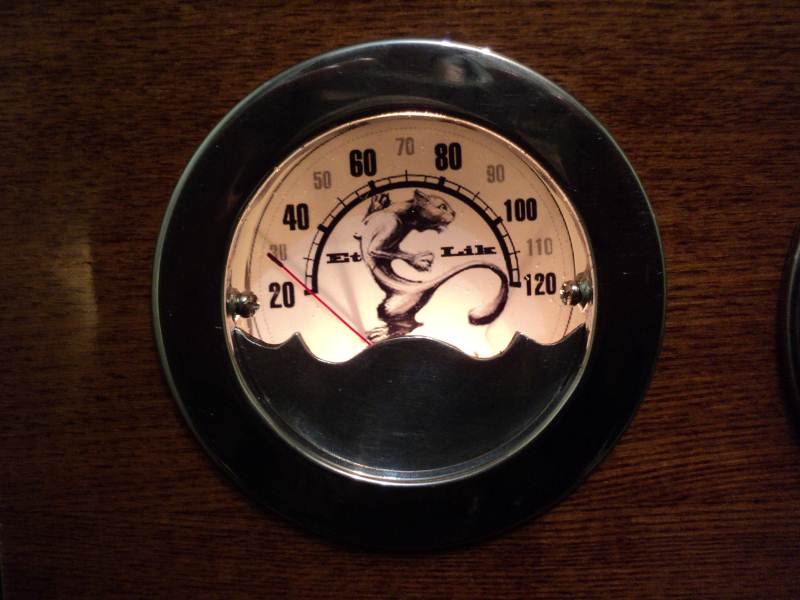

Дизайн был задуман так - использовался рисунок спидометра от старинного мотоцикла, но добавлен рисунок Кошки которая обозначает музыку или ноту что то музыкальное... в подсветику специально использовал старинные винтажные такие длинные лампочки на 24 вольта они красиво светят тёплым жёлтым свентом

Олег, первый Трансформатор выходной Готов !!!

Сергей это ваше... где то в нете нашел....?

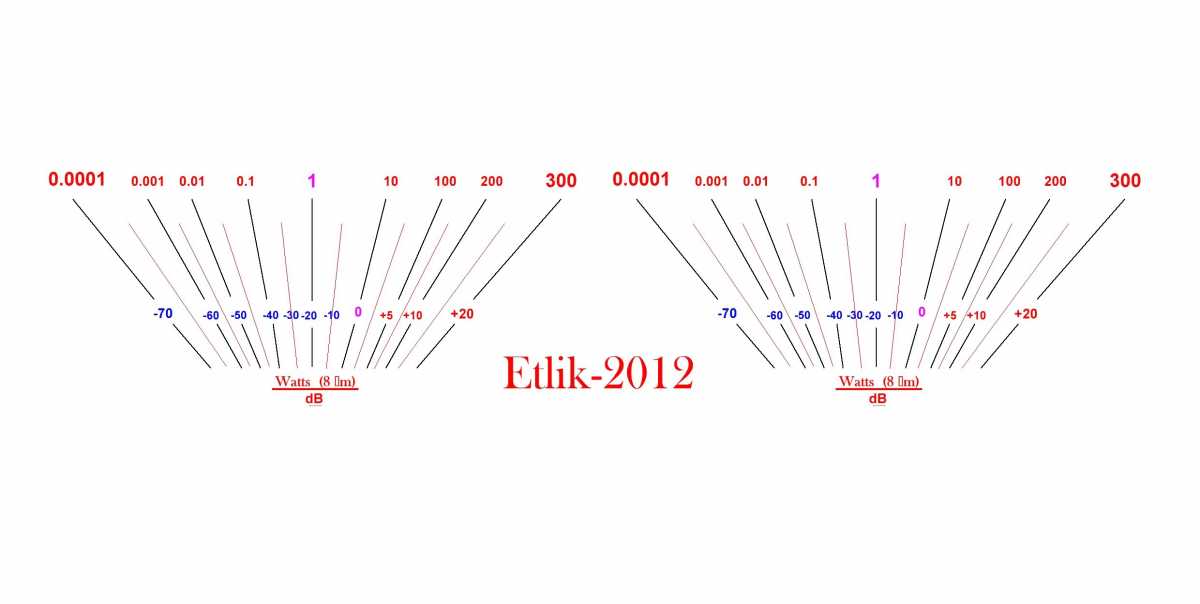

да это моё где etlik это всегда я другого etlika нет в нете ))), нде один из вариантов, кажется это я рисовал подглядывая шкалу у усилителя Техникса. они даже уже на макете у меня работали.

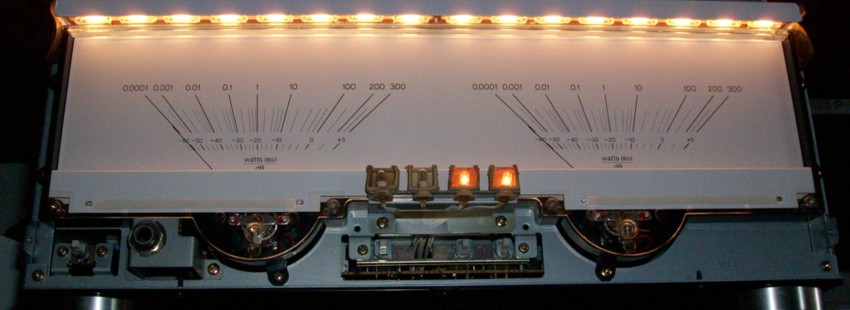

Вот оригинал

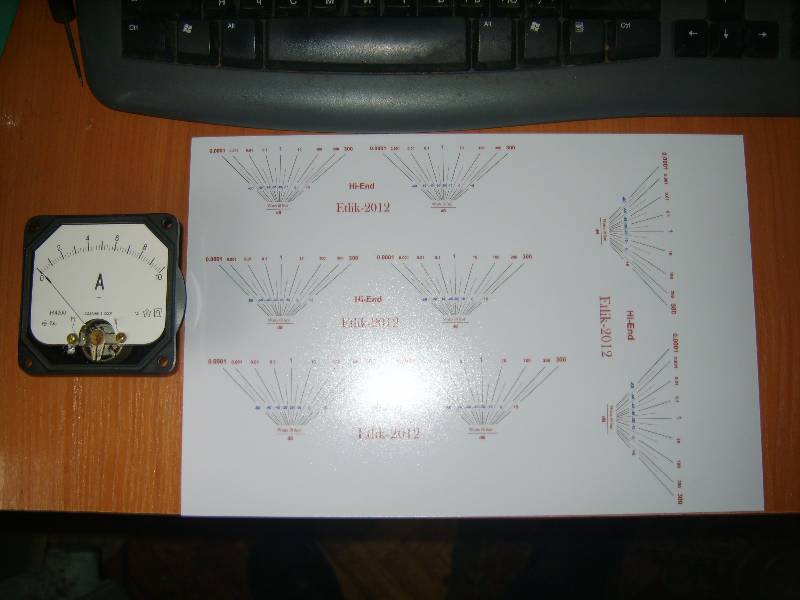

вот мои поделки

Респект! Впечатлило.

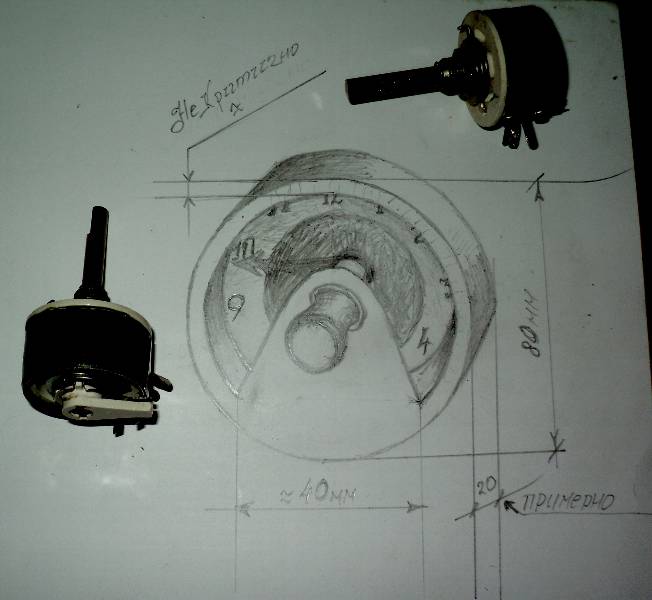

Добрый Дедушка пишет: Спасибо, сейчас конечно я герой когда это уже сделано. Но когда я смотрю я до сих пор не осознаю до конца как я мог это всё натворить и наделать. Кажется никогда бы не взялся и ни за что ..... видимо, что то двигало и Бог помогал иначе я б ничего не сделал бы. Я сам не знаю, как я умудрился. А регулятор громкости вы не представляете с чего всё начиналось- с рисунка

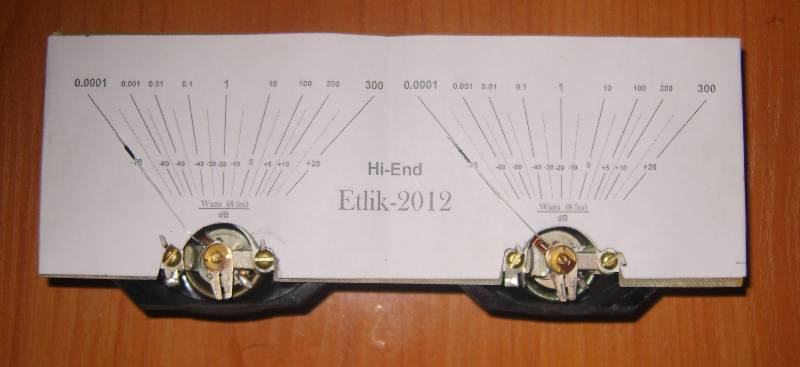

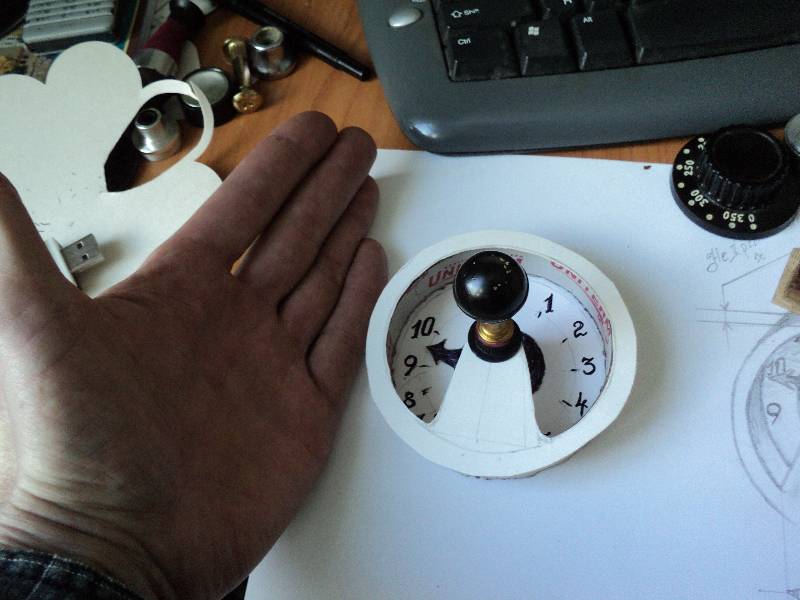

потом с макета бумажного



и как это всё было воплотить имея напильник табуретку и ножовку... это ужас. Мне даже кажется, что это был не я.

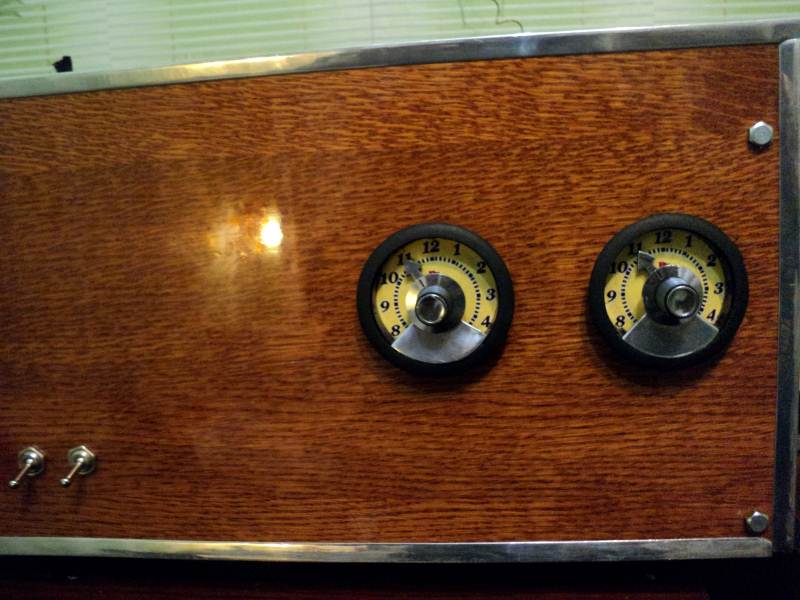

жёлтые мне не понравились

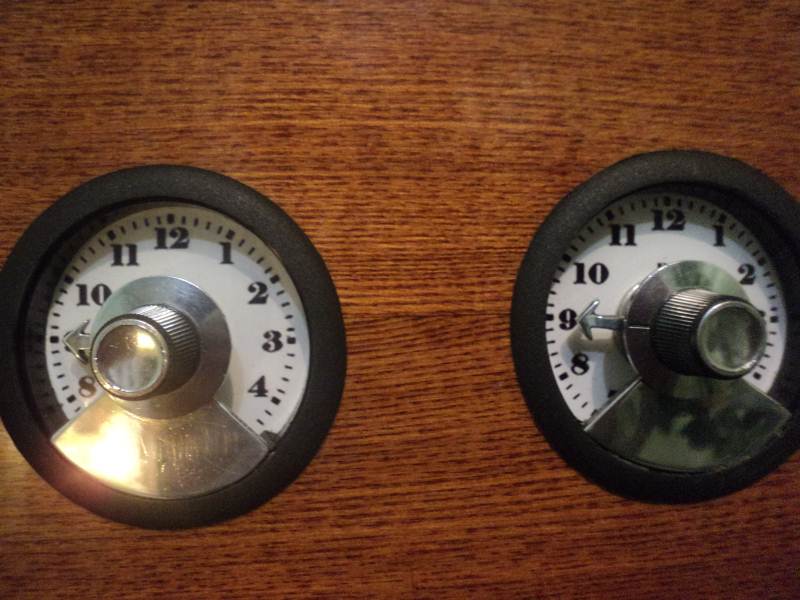

а вот белые моё

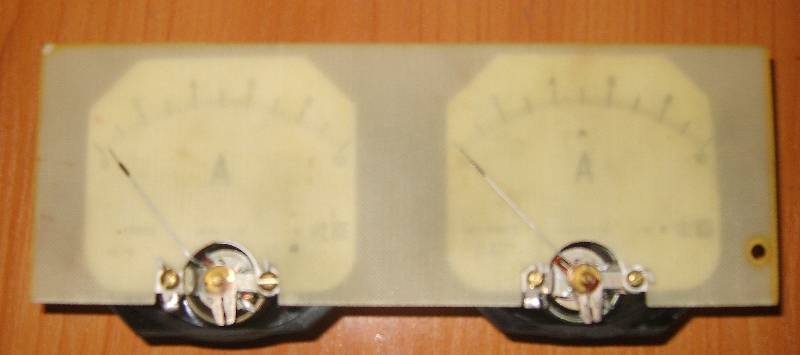

хотел в раннем сообщении вставить две фотки индикаторов нашёл, где получше видно. Но блин уже изменитьб сообщение нельзя блин так плохо




а это вечером так светится




но в данный момент я даже не включаю подсветку, потому что у меня сейчас он стоит боком, пока я доделываю, меняю трансформаторы и тп.

НО это уже всё пройдено и неинтересно, мне вот интересно, как наш товарищ scorpic, будет строить усилитель.

Сергей, респект!!! Особенно в качестве спидометра!
Вспомнил, как ты с вольтметрами-амперметрами в теме самоделок на онлайнере за уши меня, да и некоторых там поднял . Подвел один продаван тебя с ними...
А так, еще раз - супер получилось!!!

Siola пишет: да глаза боятся а руки делают, так и сейчас совершаю по вашей милости, очередной подвиг, мотаю уже второй трансформатор. подключил пока обычно без ОК ( Обмотка Катодная) Баса пипец куча аж корпус стало слышно, и немного подгуживать, нужно будет дополнительно укреплять и демпфировать НЧ корпус. Домотаю второй и попробую включить его с Катодной Обмоткой, что и является одновременно своеобразной Обратной Связью, тогда сравню как оставить.

Для начинающего информации к размышлению много,буду пару дней думать над концепцией...

scorpic пишет: мысли вслух и сюда

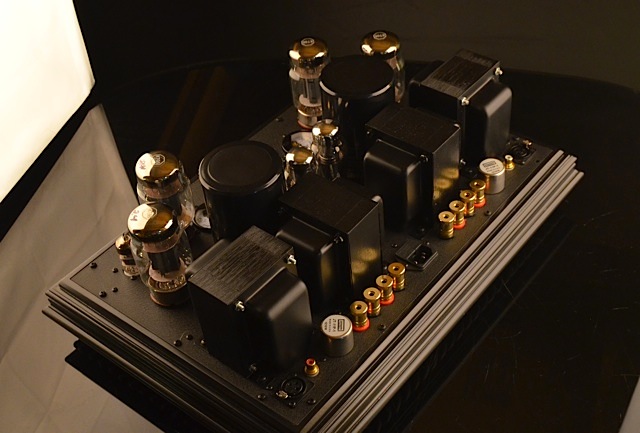

Самый простой и один из самых дешевых, (не считая варианта, когда выпиливается из фанерки))) заказать на фирме, делающих багетные рамки. Выполняется обратная рамка...на полки которой укладывается верхняя и нижняя крышки.

Спасибо! Здорово!

С багетом очень красивое решение! Супер!!!

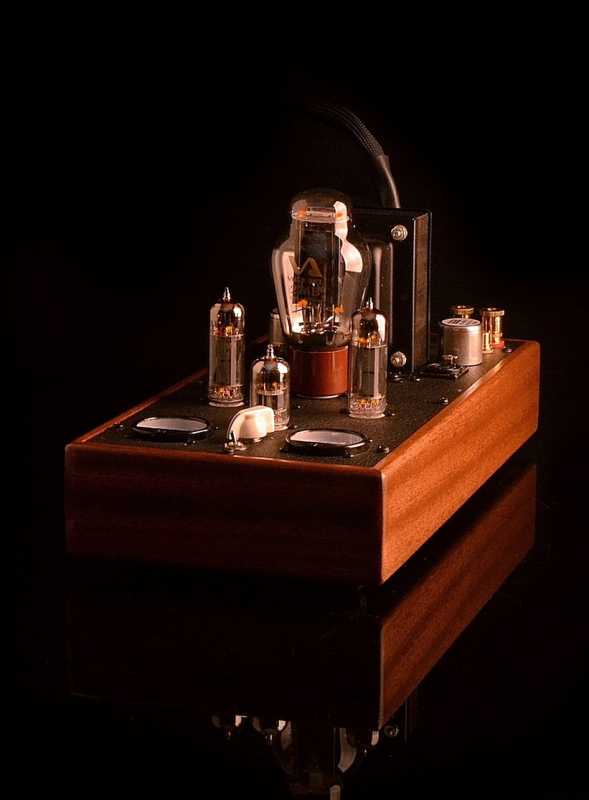

Спасибо за фотку. Это чье творение?
Позволю себе немного покритиковать .
Банки электролитов в непосредственной близи с лампами, что очень не есть для них хорошо! Красиво, глаз все там радует, грамотное фото, но... в жизни очень не практично - пока новое, ни пылинки, все ок., а со временем .
"Выставочный образец", поставить на витрину под стекло, хмык...

Тож мне пыли испугались... ))) Молитесь на лампадки))) то и слезами их от пыли протереть думаю не в лом будет....

Особенно великая и вездесущая Пыль, затесавшаяся между трансами, под ними, заставляя мудохаться с ней хозяина, что сидит, выколупливая ее даже из сетевого разъема и т.д., если захочет впоследствии продать или отмарафетить сие творение - час/два потерянного времени!
Ну и разводы там от "слез" ему перетереть, чтоб блестело... .
НЕ ПРАКТИЧНО! Тем более на черном фоне будет видна она вся, даже малейшая грязь - вида увы, никакого!
А электролиты, хм... электролиты, бедняги, сушим их выходит или все-же "витринный" вариант уся?

Как минимум будет два корпуса,а пихать их в один,пока не знаю...
регулировки по каналам будут раздельны,у каждого блока своя

Не стоит...у вас же все мелкое и легкое... Все равно, это промежуточный вариант...Остановиться будет трудно.

Что есть мелкое и легкое?

scorpic пишет: Да всё, шасси, трансформаторы, дросселя и тд
К примеру у меня были- два силовых на ТС 270 это где то 12 кг, два дросселя по 7,5 кг каждай, плюс выходники не знаю по 1 или 1.5 кг и того 30кг как пить дать, всего то конденсаторов одних наверное килограмма 2-3 не меньше ну сам корпус не лёгкий наверное 7 кг а может 10. плюс панельки 10 штук, лампы 8 штук, надпонельные планки, одних соединительных проводов килограмм то точно, всякие петли, ручки, регуляторы, ещё тумблера, гнёзда ножки- хокейные шайбы 4шт, металлическое дно, дополнительный трансформатор для подсветки и амперметры в виде индикаторов, плюс болты и шурупы которыми прикручено всё ещё на 10кг 15 потянут.
Вот это тяжело

Вы "Гуру" а я учусь

scorpic пишет: я совсем не гуру, я прошёл просо длинный путь сам а разбирался я во всём не больше вашего. просто постоянная практика и перелопачвание всех русскоязычных форумов в течение многих лет конечно оставляют свой результат определённого знания.
Так Мы вам и говорим что у вас пока всё лёгкое, но что будет завтра не известно, поэтому и подсказываем Вам что бы Вы предусматривали на будущее немножко, я сам три раза корпус переделывал, всё не влазило и не влазило

Спасибо за советы,прислушиваюсь однозначно

Олег.
Лепите это все "легкое" в один ящик.

Сначала две коробочки...

scorpic пишет: хозяин- барин,делайте так как хотите в первую очередь и никого не слушайте, а слушать нужно уже в безвыходной ситуации зато сделаете так как хотите, а не так кто то хочет я всегда придерживался такого правила

Вот и я такого мнения!Спасибо за поддержку...
